HDMI高清信号转换器

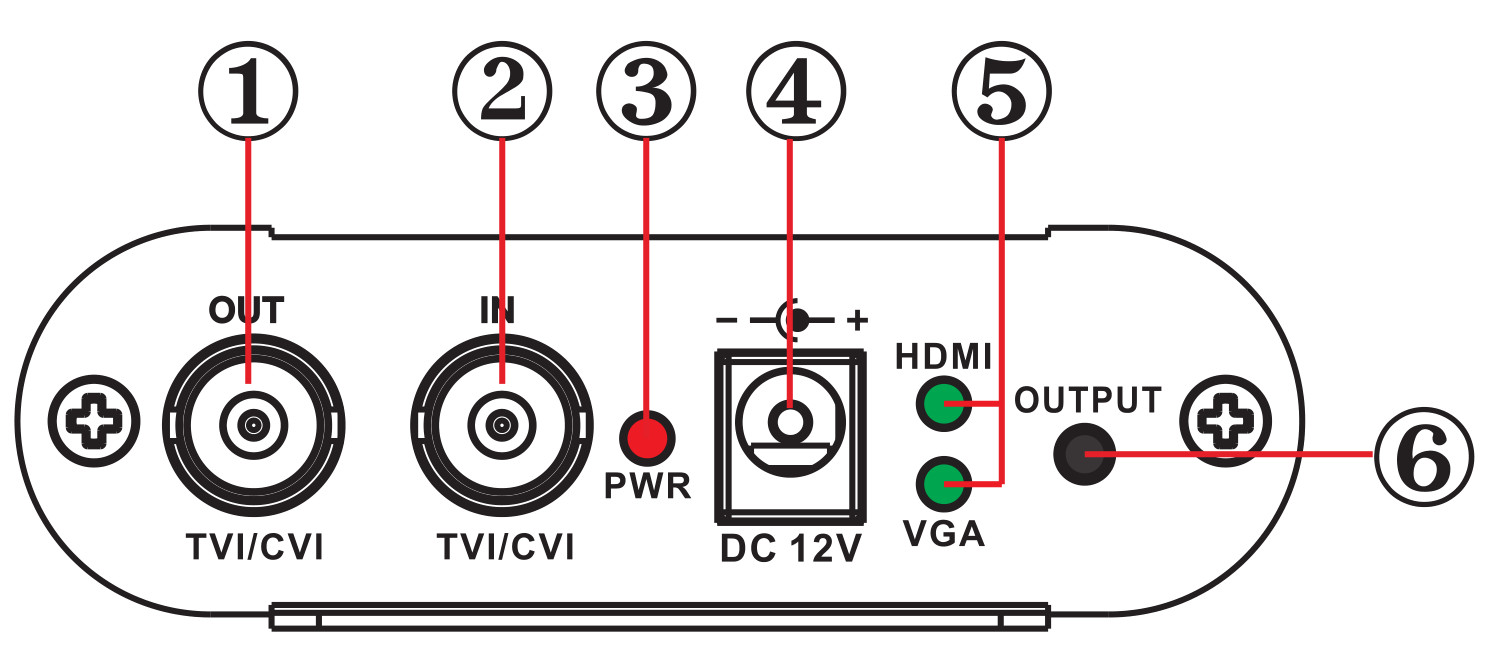

1 BNC同轴输出接口，连接VCR/DVR
2 BNC同轴输入接口，连接TVI、CVI、CVBS信号源或摄像头
3 电源指示灯
4 DC 12V电源输出接口
5 输出信号指示灯
6 输出选择按键，在HDMI和VGA之间循环

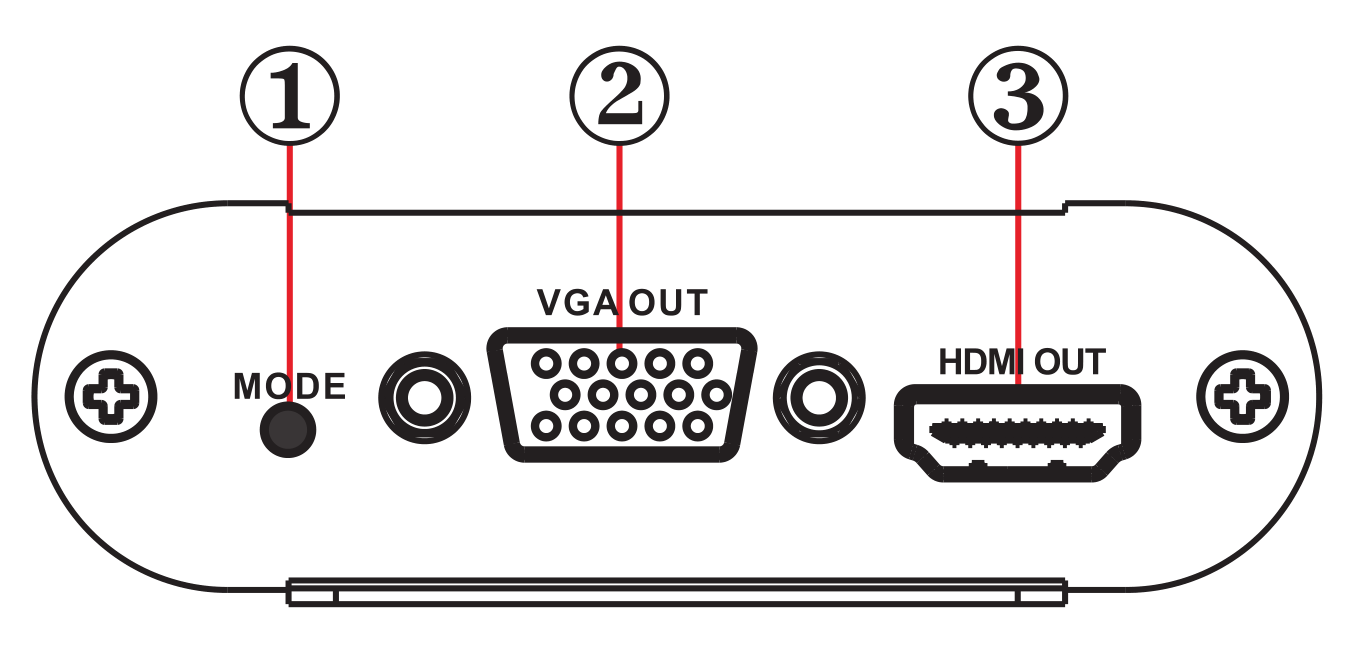

1 VGA 输出模式选择960H (960x576i), 1280 x 720P, and 1920X1080P
2 VGA输出连接口
3 HDMI输出连接口
FS-HD2103E凭借低廉的价格、高清的显示效果和高品质、可以完全代替传统视频采集传送中的DVR设。仅用单根同轴线低成本实现远距离传输模拟高清视讯。可广泛应用于同轴电缆布线的安防网络监控和旧城网络改造项目中，并可实现低成本网络升级和扩容系统。
FS-HD2103E支持TVI、CVI和CVBS视频格式的信号源、也可与输出TVI、CVI和CVBS格式的摄像头配套使用。FS-HD2103E支持把TVI、CVI和CVBS信号转换成HDMI和VGA视频信号，最大支持到1920X1080P分辨率输出，经过同轴输入的TVI、CVI和CVBS信号到最终显示设备的传输距离可达200m以上。
FS-HD2103E采用双BNC接口设计，支持一路TVI、CVI和CVBS信号输出，它能实现多地同时同步进行信号源的采集、监视及后处理，以此来灵活构建强大的视频信息采集及处理的完整网络。
FS-HD2103E广泛应用于安防监控领域和高清视频采集领域等，在铁路信息系统，城市交通，冶金矿山和楼宇安保等场所有广阔的应用前景。
包装清单
1) FS-HD2103E：1台
2) 电源适配器12V/1A：1个
3) 用户手册：1份
3) 保修卡：1张

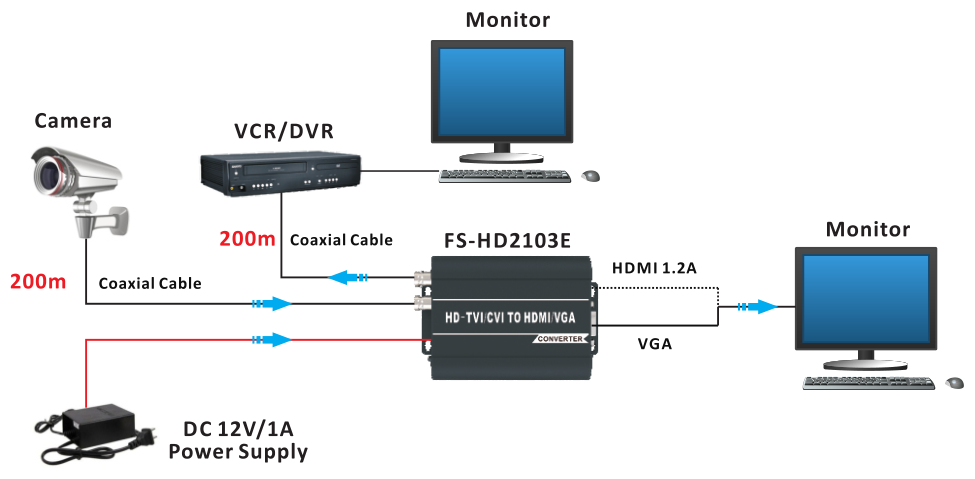

1.安装前请关闭各个信号源和设备的电源，带电安装可能会造成传输设备的损坏；
2.用一条同轴线连接摄像头或经过同轴线传输的TVI、CVI和CVBS信号源设备，同轴线的另一端和FS-HD2103E的“TVI/CVI IN”端口连接；
3.用一条HDMI线一端连接FS-HD2103E的HDMI输出端口，另一端连接至显示设备的HDMI接口；
4.用一条VGA信号线一端连接FS-HD2103E的VGA 输出端口, 另一端连接至显示设备的VGA接口；
5.给FS-HD2103E的DC输入接口连接上随机配送的12V/1A电源适配器；
6.检查连线是否正确，设备有无损坏，确保所有连接可靠后再插上电源线，给系统上电；
7.上电后本设备的PWR红灯亮起；
8.打开TVI、CVI和CVBS的信号源，使其信号经过同轴线传送到FS-HD2103E；
9.当显示设备是经过VGA端口连接时，通过使用OUTPUT按钮，切换输出VGA视频格式，同时FS-HD2103E上对应的VGA指示灯亮起，显示设备上呈现画面；
10.当显示设备是经过HDMI端口连接时，通过使用OUTPUT按钮，切换输出HDMI格式，同时FS-HD2103E上对应的HDMI指示灯亮起，显示设备上呈现画面；
备注:
FS-HD2103E支持TVI、CVI和CVBS信号一路环出到其它的信号处理设备上（例如支持视频信息实时存储、编辑和第三方监控的DVR设备），可以在上述步骤2完成以后，使用另外一条同轴线，一端连接到FS-HD2103E 的“TVI/CVI OUT”端口、另一端连接到相应的信号处理设备上，来实现多地同时同步进行信号源的采集、监视及后处理。
|
产品名称 |
HDMI高清信号转换器 |
|
|
型号 |
FS-HD2103E |
|
|
电源 |
供电模式 |
输入：DC 12V/1A |
|
功耗 |
<5W |
|
|
HDMI接口 |
传输距离 |
>10m |
|
分辨率 |
1920 x 1080P |
|
|
执行标准 |
HDMI 1.2a |
|
|
同轴接口 |
同轴接口 |
BNC |
|
阻抗 |
75Ω |
|
|
最远传输距离 |
200m（SYV75-5 cable线） |
|
|
VGA接口 |
传输距离 |
>10m |
|
分辨率 |
1280x720P, 1920x1080P |
|
|
格式 |
PAL NTSC |
|
|
LED指示灯 |
绿灯 |
HDMI输出指示灯 |
|
红灯 |
电源指示灯 |
|
|
蓝灯 |
VGA输出指示灯 |
|
|
防护级别 |
防雷 |
2KV（差模）, 4KV（共模）, 执行标准：IEC61000-4-5 |
|
静电防护 |
3级, 执行标准：IEC61000-4-2 |
|
|
结构 |
外形尺寸（长*宽*高） |
99.35*83.6*23.8mm |
|
外壳材料 |
铝 |
|
|
机身颜色 |
黑色 |
|
|
净重 |
150g |
|
|
工作环境 |
运行温度 |
0~55℃ |
|
存储温度 |
-25~85℃ |
|
|
相对湿度 |
0~95%（无凝结） |
|
