通过单根标准Cat5e/6网线发射或接收HDMI信号

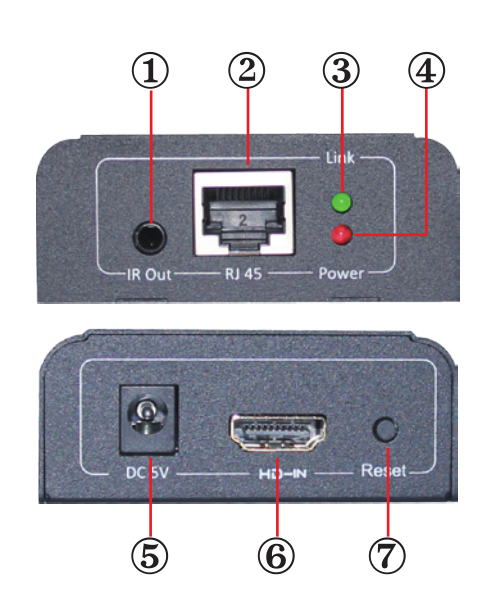

1 红外遥控信号输出口
2 RJ45口，连接Cat5e/6电缆
3 网络连接指示灯
4 电源指示灯
5 电源输入-DC 5V
6 HDMI视频输入
7 复位按钮

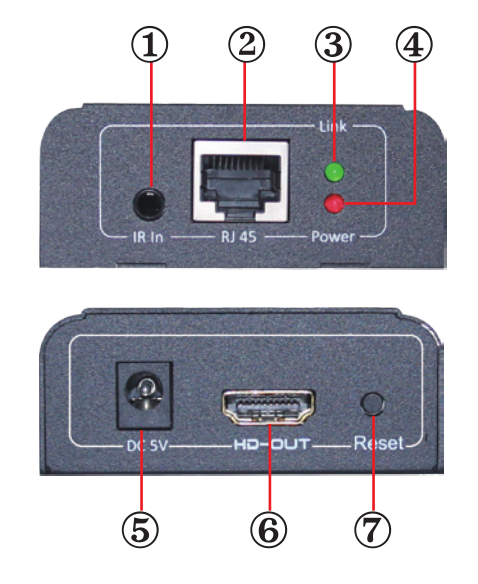

1 红外遥控信号输入口
2 RJ45口，连接Cat5e/6电缆
3 网络连接指示灯
4 电源指示灯
5 电源输入-DC 5V
6 HDMI视频输出
7 复位按钮
FS-HD2102E是一款采用全新HDMI扩展技术的HDMI延长器。该产品由发射器主机和接收器主机组成，需成对配套使用。采用这款HDMI延长器，HDMI信号可以通过单根高性价比的Cat5e/6或以上网线以更高的标准延长至150米，传输距离达150米是家庭应用和闭路电视监控的完美解决方案。FS-HD2102E延长器也是解决长距离HDMI信号传输时图像拼接，色彩失真，传输故障和其他问题的完整解决方案。它支持EQ设置 - 自动搜索最佳传输分辨率HDMI信号，并支持红外回传功能等。该产品广泛应用于家庭影院，会场展示，多媒体教室等场合。

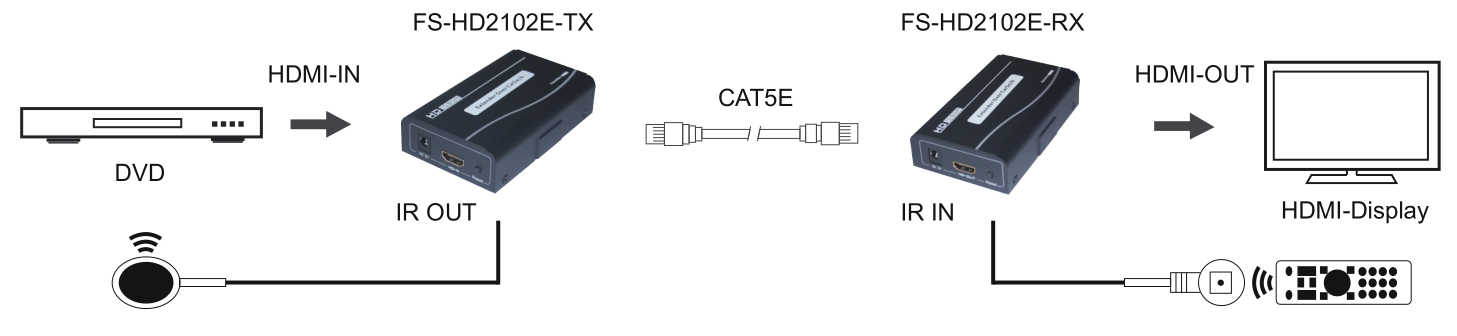

步骤1：先关闭所有输入/输出设备并移除电源线。
步骤2：使用一根HDMI线缆：将公头连接视频源，母头连接FS-HD2102E-TX的“HDMI IN”端口。 使用一根Cat5e/6网线：将一端连接到FS-HD2102E-TX的RJ 45连接头，另一端连接到FS-HD2102E-RX的RJ 45连接头。
步骤3：使用另一根HDMI线缆：将公头连接FS-HD2102E-RX的“HDMI OUT”端口，另一端连接显示设备的HDMI接口。
步骤4：确保上述连接正确完成。给FS-HD2102E-TX和FS-HD2102E-RX插入5VDC的电源。当红色电源LED指示灯点亮，显示设备显示正常画面，则整个连接成功完成。
注意:
接线必须远离任何带电磁波的设备，如手机，微波炉，无线电设备，日光灯，电源线等。
本设备不是网络设备，请不要与网络连接以免损坏。
|
产品名称 |
HDMI延长器 |
|
型号 |
FS-HD2102E |
|
版本 |
HDMI1.3 HDCP1.2 |
|
分辨率 |
480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@60Hz |
|
最远传输距离 |
使用Cat5e/6或以上网线传输HDMI信号，延长距离可达150米 |
|
红外遥控器 |
支持频率为38KHz的载波红外回传控制功能 |
|
EQ控制 |
轻触EQ按钮，自动匹配最佳分辨率 |
|
电源适配器 |
DC5V/1A |
|
功耗 |
TX: ≤3W RX: ≤3W |
|
红灯 |
DC+5V电源指示灯 |
|
绿灯 |
数据信号指示灯 |
|
静电防护 |
接触放电：±2KV 空气放电：±4KV 标准：IEC61000-4-2 |
|
运行温度 |
0℃ ~ 55℃ |
|
相对湿度 |
0 ~ 95℃ |
|
外形尺寸 |
108.3X68X27mm |
|
外壳 |
锌合金 |
