单路隔离PoE分离器
底部

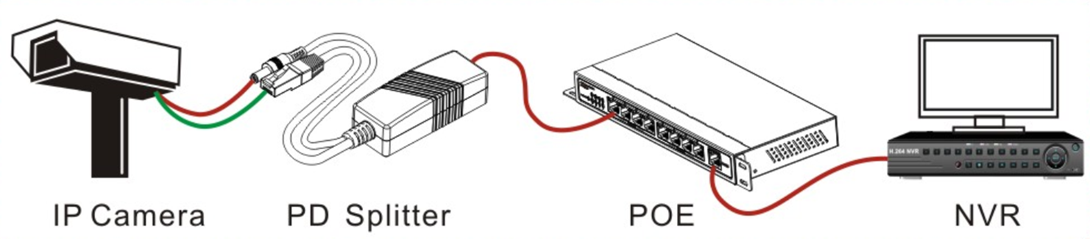

FS-PD1001-E10是一种PD分离器（也称为PoE分离器），支持IEEE802.3af标准；为不支持PoE供电的设备（例如IP摄像机）供电并传输数据；该产品采用变压器进行隔离的设计，带宽为10/100M，可为您提供更安全稳定的效果并很好地保护受电产品。支持中间跨接法（4＆5和7＆8号电缆供电）和末端跨接法（1＆2和3＆6号电缆供电）连接。输出电压为12V，最大电流为1.08A。某些高清数码相机没有PoE模块，这会给安装带来不便和困难。但是，该装置可以解决布线问题。通过将PoE交换机与PD分离器相连，可以实现IP摄像机的及时供电和数据传输。
1.Cat5e, Cat6或Cat7缆线
2.RJ-45连接器
3.压线工具
4.剥线器或小刀
1) 我们建议剥去至少半英寸的电缆以露出内部电线。
2) 在拆除网络电缆护套后，将电缆内的电线分开，以便将它们放入RJ-45连接器中。
3) CAT5双绞线由四根绞合线组成，每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。
4) 切掉线头，在绝缘层外露出1.5厘米导线，确保8根电线齐整。
5) 将电缆放入RJ-45连接器中，然后使用压线工具连接连接器。
6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。
7) 电缆两端的步骤完成之后，要确保在安装之前进行测试。
注意：
本设备的所有RJ-45口均支持MDI/MDIX自动翻转功能，因此允许电缆两端的线序不同。
快速安装指南、故障排除
快速安装指南
1.安装之前请检查以下设备和附件，如有缺失，请及时与供应商联系。
1)FS-PD1001-E10分离器 1个
2)安装使用手册 1份
2.请按以下步骤安装。
1)安装前，请关闭所有信号源和显示器的电源，以免损坏传输设备。
2)用网线连接PoE电源设备和PD分离器的RJ45端口。
3)将（DC）直流连接器和RJ45端口与正确的受电设备连接。
4)检查安装是否正确或设备是否损坏。给PoE设备上电之前，请确保所有连接均可靠。
故障排除
如设备出现故障，可按照以下方式解决：
1)确认设备是否是按供应商的安装要求来安装的；
2)确认RJ45线缆是否接触良好，线序是否符合EIA/TIA 568A或568B的国际标准；
3)确认设备的工作功率小于PD分离器的最大输出功率12W。
4)确认PoE设备是否可以正常工作。使用常规的PD设备测试PoE电源是否正常工作。
5)用一套常规的FS-PD1001-E10设备更换损坏的设备，以检查设备是否损坏。
6)如果仍然无法解决故障，请与制造商联系。
|
特性 |
|
|
标准 |
支持IEEE802.3af |
|
供电模式 |
支持中间跨接法和末端跨接法 |
|
PoE输入电压 |
37-57V |
|
DC电压输出 |
12V |
|
DC电流输出 |
1.08A（最大） |
|
输出功率 |
12.96W |
|
端口和性能 |
|
|
电接口参数 |
一个RJ45输入口 一个RJ45输出插头 1个电源输出（DC）直流插头 |
|
电缆类型 |
Cat5及以上电缆 |
|
协议标准 |
IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-T IEEE 802.3af以太网供电 |
|
带宽 |
10/100M |
|
LED指示灯 |
PoE输入电源指示灯，（DC）直流输出电源指示灯 |
|
外形尺寸 |
80*30*24.5mm（长*宽*高） |
|
净重 |
0.05kg |
|
工作环境 |
工作温度：-5～45℃；
工作湿度：90%，无凝结 存储湿度：95%，无凝结 |
