单路PoE延长器

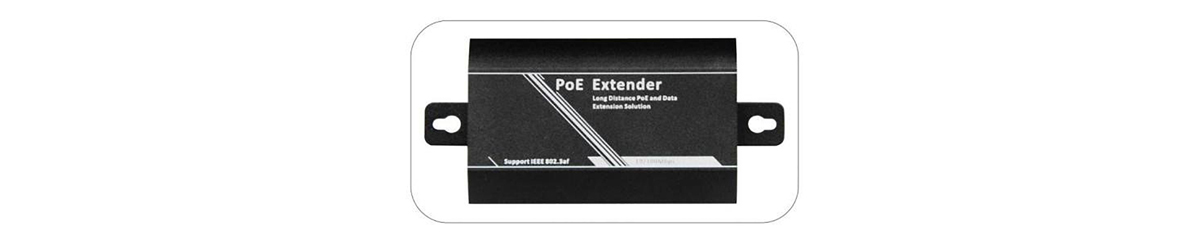

面板示意图

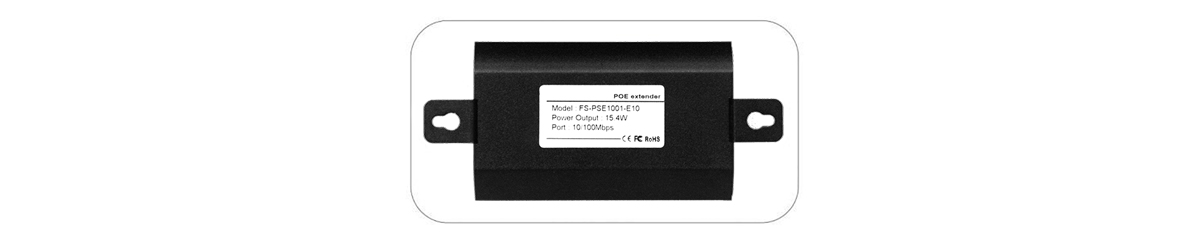

底部
FS-PSE1001-E10 PoE延长器可通过UTP电缆将电源和以太网信号延长至100米，以此来连接兼容IEEE802.3af/at标准的PD设备（例如IP摄像机），并为兼容IEEE802.3af/at标准的PD设备供电。该PoE延长器广泛应用于视频监控和办公室网络布线系统，最多可以级联3个，且通过PoE交换机可将距离延长至400米。
1.Cat5e, Cat6或Cat7缆线
2.RJ-45连接器
3.压线工具
4.剥线器或小刀
1) 我们建议剥去至少半英寸的电缆以露出内部电线。
2) 在拆除网络电缆护套后，将电缆内的电线分开，以便将它们放入RJ-45连接器中。

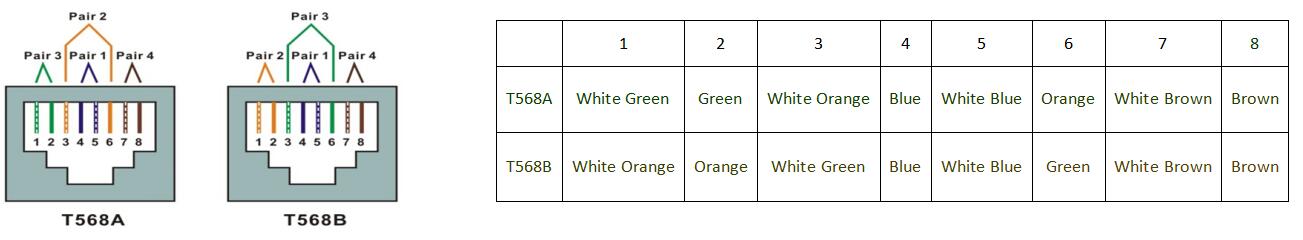

3) CAT5双绞线由四根绞合线组成，每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。
4) 切掉线头，在绝缘层外露出1.5厘米导线，确保8根电线齐整。
5) 将电缆放入RJ-45连接器中，然后使用压线工具连接连接器。
6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。
7) 电缆两端的步骤完成之后，要确保在安装之前进行测试。
注意：
本设备的所有RJ-45口均支持MDI/MDIX自动翻转功能，因此允许电缆两端的线序不同。
快速安装指南、故障排除
快速安装指南
1.安装之前请检查以下设备和附件，如有缺失，请及时与供应商联系。
1)FS-PSE1001-E10延长器 1个
2)安装使用手册 1份
2.请按以下步骤安装。
1)安装前，请关闭所有信号源和显示器的电源，以免损坏传输设备。

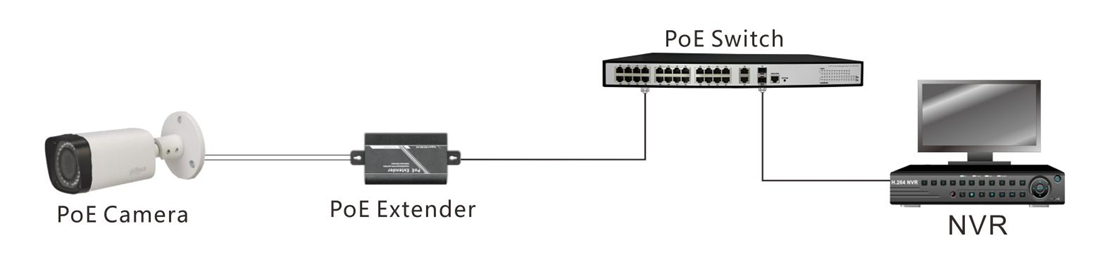

2)用一根网络电缆连接PoE的输入端口和交换机，以及通过另一个端口连接IP摄像机等供电设备。
3)检查安装是否正确或设备是否损坏。通电前请确保所有连接均可靠。
4)确认所有网络设备已通电并且可以正常工作。
故障排除
如设备出现故障，可按照以下方式解决：
1)确认设备是否是按供应商的安装要求来安装的；
2)确认RJ45线缆是否接触良好，线序是否符合EIA/TIA 568A或568B的国际标准；
3)每个PoE端口可为PoE设备提供最多15W的功率，因此请不要连接超过15W的PoE设备。
4)用一套常规的FS-PSE1001-E10设备更换损坏的设备，以检查设备是否损坏。
5)如果仍然无法解决故障，请与制造商联系。
|
型号 |
FS-PSE1001-E10 |
|
产品名称 |
单路PoE延长器 |
|
端口 |
一个PoE输入RJ45口和一个PoE输出RJ45口 |
|
PoE供电模式 |
通过PoE输入端口供电，支持中间跨接法和末端跨接法 |
|
传输介质 |
Cat5e/6及以上标准电缆 |
|
PoE输出功率 |
15.4W（最大） |
|
带宽 |
10/100Mbps |
|
符合标准 |
IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX/100BASE-FX、IEEE802.3az、IEEE802.3af |
|
工作状态 |
PoE指示灯，Link/Act指示灯 |
|
外形尺寸（长*宽*高） |
83.0*51.5*24.0mm |
|
净重 |
88.6g |
|
工作环境 |
工作温度：-10° ~ 55°C |
|
存储温度：-40° ~ 85°C |
|
|
相对湿度：5% ~ 95%（无凝结） |
