4路PoE延长器

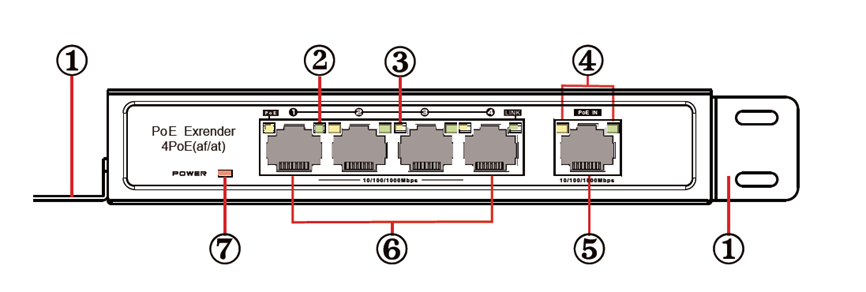

1 机架安装挂耳:用于产品安装或墙壁安装的机柜
2 网络端口指示灯:绿色 点亮:网口已经连接上 闪烁:数据传输中 熄灭:网口无连接
3 PoE供电指示灯:黄色 点亮:设备通电 熄灭:设备未被检测到或未通电
4 上联口指示灯:绿色 点亮:网口已经连接上 闪烁:数据传输中 熄灭:网口无连接 黄色 点亮:PSE设备通电
5 PoE输入口:用于PoE输入和传输数据到其他设备
6 PoE输出口:为PD设备供电和传输数据
7 电源指示灯:红色 点亮:设备供电正常 熄灭:设备无供电

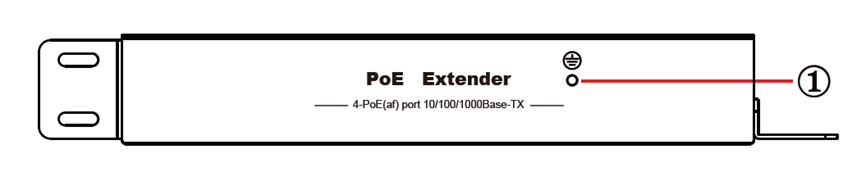

1 接地螺丝:用于释放浪涌和静电

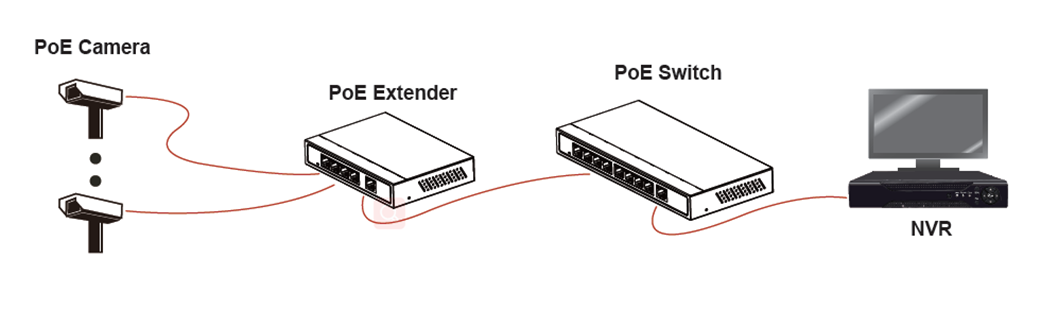

FS-PSE1004-G10 PoE延长器可以通过网络电缆将电源和数据范围扩展至100m。该PoE延长器可以连接支持IEEE802.3af/at的PSE设备(例如PoE交换机),并通过网线为PD设备供电(支持IEEE802.3af),以此将PoE和以太网信号延长至100m,且无需额外的电源。该产品可从PoE输入端口获取最大70W的PoE电源,在IEEE802.3af/at协议内,且PoE输出总功率不超过60W的情况下,可为每个端口提供最多15W或30W的功率。该设备可在网络视频监控和办公布线中获得较长的传输距离。
1.Cat5e, Cat6或Cat7缆线
2.RJ-45连接器
3.压线工具
4.剥线器或小刀
1) 我们建议剥去至少半英寸的电缆以露出内部电线。
2) 在拆除网络电缆护套后,将电缆内的电线分开,以便将它们放入RJ-45连接器中。
3) CAT5双绞线由四根绞合线组成,每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。
4) 切掉线头,在绝缘层外露出1.5厘米导线,确保8根电线齐整。
5) 将电缆放入RJ-45连接器中,然后使用压线工具连接连接器。
6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。
7) 电缆两端的步骤完成之后,要确保在安装之前进行测试。
注意:
本设备的所有RJ-45口均支持MDI/MDIX自动翻转功能,因此允许电缆两端的线序不同。
快速安装指南、故障排除
快速安装指南
1.安装之前请检查以下设备和附件,如有缺失,请及时与供应商联系。
1)FS-PSE1004-G10延长器 1个
2)安装使用手册 1份
2.请按以下步骤安装。
1)安装前,请关闭所有信号源和显示器的电源,以免损坏传输设备。
2)用一根网络电缆连接PoE的输入端口和交换机,以及通过另一个端口连接IP摄像机等供电设备。
3)检查安装是否正确或设备是否损坏。通电前请确保所有连接均可靠。
4)确认所有网络设备已通电并且可以正常工作。
故障排除
如设备出现故障,可按照以下方式解决:
1)确认设备是否是按供应商的安装要求来安装的;
2)确认RJ45线缆是否接触良好,线序是否符合EIA/TIA 568A或568B的国际标准;
3)每个PoE端口可为PoE设备提供最多15W的功率,因此请不要连接超过15W的PoE设备。
4)用一套常规的FS-PSE1004-G10设备更换损坏的设备,以检查设备是否损坏。
5)如果仍然无法解决故障,请与制造商联系。
型号 |
FS-PSE1004-G10 |
产品名称 |
4路PoE延长器 |
端口 |
一个PoE输入RJ45口和四个PoE输出RJ45口 |
PoE供电模式 |
通过PoE输入端口供电,支持中间跨接法和末端跨接法 |
传输介质 |
Cat5e/6及以上标准电缆 |
输入功率 |
支持高达70W的PoE输入功率 |
PoE输出功率 |
在不超过60W PoE输出总功率的情况下,可为每个端口提供最多15W或30W的功率 |
带宽 |
10/100/1000Mbps |
符合标准 |
IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX/100BASE-FX, IEEE802.3az, IEEE802.3af/at, IEEE802.3ab |
工作状态 |
PoE指示灯,Link/Act指示灯 |
外形尺寸(长*宽*高) |
116mmx78mmx26mm |
净重 |
425g |
工作环境 |
工作温度:0° ~ 45°C |
存储温度:-40° ~ 85°C |
|
相对湿度:5% ~ 95%(无凝结) |
