5GE+1SFP全千兆太阳能交换机
1 PWR：电源指示灯
2 BOUT：电池供电指示灯
3 BIN：电池充电指示灯
4 ADP：电源适配器供电指示灯
5 SOLAR：太阳能供电指示灯
6 PoE供电指示灯：黄色 点亮：设备通电 熄灭：设备未被检测到或未通电
7 网络端口指示灯：绿色 点亮：网口已经连接上 熄灭：网口无连接 闪烁：数据传输中
8 光口：速度1000Base-X，将数据从PoE端口传输到其他设备（NVR / Switch / ADSL）
9 光纤指示灯：绿色 点亮：网口已经连接上
10 PoE端口：将数据从其他IP设备传输到交换机
11 24V直流电无源端口：非标准的24V直流电PoE端口，为供电设备提供24V的直流电
1 导轨：用于导轨安装
一种小型收发器（可插拔），插入网络交换机的SFP端口，另一端连接光纤通道和千兆以太网（GBE）光纤电缆。取代了GBIC收发器的SFP模块由于尺寸较小，因此也被称为“微型GBIC”。通过选择合适的SFP模块，交换机上的同一电口可以连接到不同类型（多模或单模）和不同波长的光纤。如果光纤升级，则替换SFP模块。SFP将串行电信号转换为串行光信号，反之亦然。SFP模块是可热插拔的，包含交换机的ID和系统信息。
1.Cat5e, Cat6或Cat7缆线
2.RJ-45连接器
3.压线工具
4.剥线器或小刀
1) 我们建议剥去至少半英寸的电缆以露出内部电线。
2) 在拆除网络电缆护套后，将电缆内的电线分开，以便将它们放入RJ-45连接器中。
3) 3) CAT5双绞线由四根绞合线组成，每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。
4) 切掉线头，在绝缘层外露出1.5厘米导线，确保8根电线齐整。
5) 将电缆放入RJ-45连接器中，然后使用压线工具连接连接器。
6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。
7) 电缆两端的步骤完成之后，要确保在安装之前进行测试。
注意：
1.本设备的所有RJ-45口均支持MDI/MDIX自动翻转功能，因此允许电缆两端的线序不同。
2.最多可以级联两台交换机。
包装清单
1) FS-S1005GP-SG：1台 2) 24VDC/3A电源适配器：1个
3) 螺丝钉：10个 4) 导轨：1个
5) 用户手册：1份

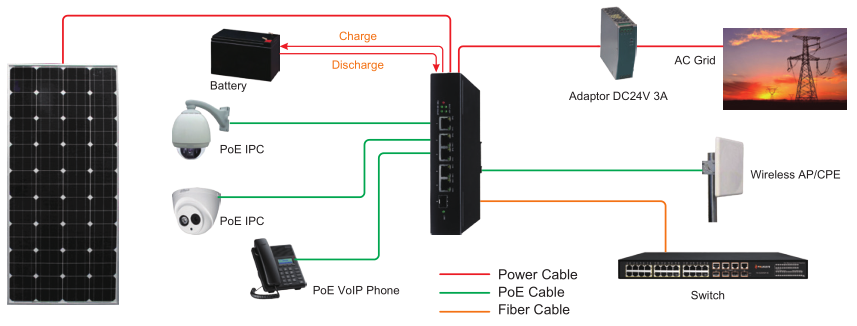

步骤1：先关闭所有输入/输出设备并移除电源线。
步骤2：通过标准Cat 5e/6电缆连接PoE摄像机的RJ-45口和PoE交换机的RJ-45下联口。
步骤3：将24VDC/3A的电源适配器与PoE交换机连接。
步骤4：确保上述连接正确完成，然后打开电源。
|
型号 |
FS-S1005GP-SG |
|
|
产品名称 |
5GE+1SFP全千兆太阳能交换机 |
|
|
电源 |
供电模式 |
太阳能板/电源适配器/电池 |
|
电压范围 |
太阳能板：DC15-28V 电源适配器：DC18V-25V |
|
|
电池类型 |
12V铅蓄电池 12V/50AH |
|
|
功耗 |
设备<5W PoE供电电源≤90W |
|
|
网络端口参数 |
网络端口 |
以太网下联口：10/100/1000Mbps 上联口：1000Base-X SFP光口 |
|
传输距离 |
以太网下联口：100m 上联口：光口的传输距离取决于不同的网络媒介 |
|
|
传输媒介 |
下联口：Cat5e/6标准电缆 上联口：光纤 |
|
|
PoE标准 |
IEEE802.3af/at |
|
|
PoE供电模式 |
末端/中间跨接法 |
|
|
PoE供电功率 |
端口1Hi-PoE≤60W, 端口2&3 PoE+≤30W, 端口4&5≤24W 整机≤120W |
|
|
网络交换机规格 |
网络标准 |
IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX/FX, IEEE802.3az |
|
交换方式 |
存储转发 |
|
|
数据缓存 |
1M |
|
|
MAC地址表 |
2K |
|
|
背板带宽 |
12Gbps |
|
|
包转发率 |
8.92Mpps |
|
|
指示灯/按钮 |
电源指示灯 |
点亮：设备供电正常，熄灭：设备无供电 |
|
上联口指示灯 |
绿色：亮，网口已经连接上；灭，网口⽆连接；闪烁：数据传输中 |
|
|
PoE供电指示灯 |
3个PoE指示灯（黄色） |
|
|
网络端口指示灯 |
数据传输时1~5个端口指示灯闪烁 |
|
|
防护等级 |
防雷 |
4KV（共模）, 10/700us IEC61000-4-5 2KV（差模）, 10/700us IEC61000-4-5 |
|
静电防护 |
接触放电：±6KV 空气放电：±8KV 标准：IEC61000-4-2 |
|
|
可靠性 |
稳定性测试 |
IEC60068-2-32（自由落体） IEC60068-2-27（冲击） IEC60068-2-6（振动） |
|
遵循法规 |
FCC Part 15 Class A, CE |
|
|
平均故障时间 |
＞50000h |
|
|
结构 |
外形尺寸（长*宽*高） |
190mmx101mmx36mm |
|
外壳 |
电镀&铝 |
|
|
机身颜色 |
黑色 |
|
|
净重 |
550g |
|
|
工作环境 |
运行温度 |
-20℃~60℃ |
|
存储温度 |
-40℃~85℃ |
|
|
相对湿度 |
0~95%（无凝结） |
|
