商业级4口百兆非管理型PoE交换机
1 机架安装挂耳：用于产品安装或墙壁安装的机柜
2 电源指示灯：红色 点亮：设备供电正常 熄灭：设备无供电
3 PoE供电指示灯：黄色 点亮：设备通电 熄灭：设备未被检测到或未通电
4 网络端口指示灯：绿色 点亮：网口已经连接上 熄灭：网口无连接 闪烁：数据传输中
5 以太网下联口：将数据从其他IP设备传输到交换机
6 上联口指示灯：绿色 点亮：网口已经连接上 熄灭：网口无连接 闪烁：数据传输中 黄色 点亮：端口连接速率为100Mbps 熄灭：端口连接速率为10Mbps
7 以太网上联口：将数据从PoE端口传输到其他设备（NVR / Switch / ADSL）
8 VLAN按钮：开启：灯亮，VLAN功能启动；关闭：灯灭，VLAN功能停止
1 接地螺丝
2 电源插口：输入48~56V直流电
目前，以太网交换机的应用非常广泛。为了满足不同客户的需求，网络服务迫切需要解决广播域，带宽和安全性等问题，因此，一种新的VLAN技术应运而生。
每个RJ-45下联口和RJ-45上联口分别构成一个单独的工作站。在同一个VLAN工作站中，无论它们实际连接到哪台交换机，它们之间的通信就好像它们位于单独的交换机上一样。同一VLAN中的广播只能被此VLAN中的成员听到，而不能在其他VLAN中听到，以此来控制不必要的广播风暴的产生。同时，如果没有路由，不同的VLAN之间就无法相互通信，这也增加了企业网络中不同部门的安全性。
VLAN模式开启后，数据无法在RJ-45下联口之间转发，但下联口和RJ-45上联口之间可以互相通信。下联口的带宽强行调整为10Mbps模式，以适应最大250米的长距离传输。RJ-45上联口的带宽为100Mbps，与其他交换机或NVR保持级联连接。
Note:
1.打开VLAN按钮后，请按复位按钮或重新启动设备，此时VLAN模式已开启。
2.最大延伸距离可达250米。 实际的延伸距离将根据电缆质量，特定摄像头和现场环境的不同而有所不同。
1. 1.Cat5e, Cat6或Cat7缆线
2. RJ-45连接器
3. 压线工具
4. 剥线器或小刀
1) 我们建议剥去至少半英寸的电缆以露出内部电线。
2) 在拆除网络电缆护套后，将电缆内的电线分开，以便将它们放入RJ-45连接器中。
3) CAT5双绞线由四根绞合线组成，每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。
4) 切掉线头，在绝缘层外露出1.5厘米导线，确保8根电线齐整。
5) 将电缆放入RJ-45连接器中，然后使用压线工具连接连接器。
6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。
7) 电缆两端的步骤完成之后，要确保在安装之前进行测试。
Note:
1.本设备的所有RJ-45口均支持MDI/MDIX自适应功能，因此允许电缆两端的线序不同。
2.最多可以级联两台交换机。
包装清单
1) FS-S0004EP-2E：1台2) 52VDC/1.25A电源适配器：1个
3) 用户手册：1份4) 橡胶垫：4个

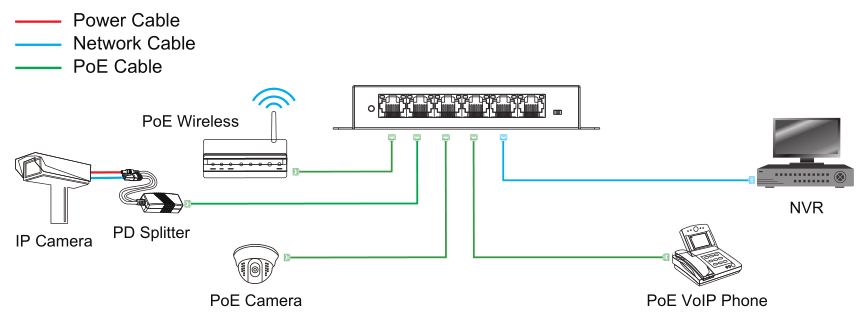

步骤1：先关闭所有输入/输出设备并移除电源线。
步骤2：通过标准Cat 5e / 6电缆连接PoE摄像机的RJ-45口和PoE交换机的RJ-45下联口。
步骤3：通过标准Cat 5e / 6电缆连接PoE交换机的上联口和NVR或电脑或其他设备的RJ-45口。
步骤4：将52VDC/1.25A的电源适配器与PoE交换机连接。
步骤5：确保上述连接正确完成，然后打开电源。
|
型号 |
FS-S0004EP-2E |
|
|
产品名称 |
商业级4口百兆非管理型PoE交换机 |
|
|
电源 |
供电模式 |
电源适配器 |
|
电压范围 |
DC48~56V |
|
|
功耗 |
设备<5W PoE供电电源≤60W |
|
|
网络端口参数 |
网络端口 |
以太网下联口：4*10/100Mbps 上联口：2*10/100Mbps |
|
传输距离 |
1~4以太网下联口：100m 带宽为10Mbps时传输距离可达250米 上联口：100m |
|
|
传输媒介 |
1~4以太网下联口：Cat5e/6标准电缆 上联口：Cat5e/6标准电缆 |
|
|
PoE标准 |
IEEE802.3af/at |
|
|
PoE供电模式 |
末端跨接法 |
|
|
PoE供电功率 |
每个端口≤30W 整机≤60W |
|
|
网络交换机规格 |
网络标准 |
IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX/FX, IEEE802.3az |
|
交换方式 |
存储转发 |
|
|
数据缓存 |
448K |
|
|
MAC地址表 |
1K |
|
|
背板带宽 |
1.2Gbps |
|
|
包转发率 |
0.89Mpps |
|
|
指示灯/按钮 |
电源指示灯 |
点亮：设备供电正常，熄灭：设备无供电 |
|
百兆上联口指示灯 |
点亮：网口已经连接上 熄灭：网口无连接 闪烁：数据传输中 |
|
|
PoE供电指示灯 |
4个PoE指示灯（黄色） |
|
|
网络端口指示灯 |
数据传输时1~4个端口指示灯闪烁 |
|
|
VLAN按钮 |
开启：灯亮，VLAN功能启动；关闭：灯灭，VLAN功能停止 |
|
|
防护等级 |
防雷 |
2KV（共模）, 10/700us IEC61000-4-5 |
|
静电防护 |
接触放电：±4KV 空气放电：±6KV 标准：IEC61000-4-2 |
|
|
可靠性 |
平均故障时间 |
＞50000h |
|
结构 |
外形尺寸（长*宽*高） |
130mmx77.5mmx25mm |
|
外壳 |
电镀 |
|
|
机身颜色 |
黑色 |
|
|
净重 |
345g |
|
|
工作环境 |
运行温度 |
0℃~55℃ |
|
存储温度 |
-40℃~85℃ |
|
|
相对湿度 |
0~95%（无凝结） |
|
