商业级16口百兆管理型PoE交换机

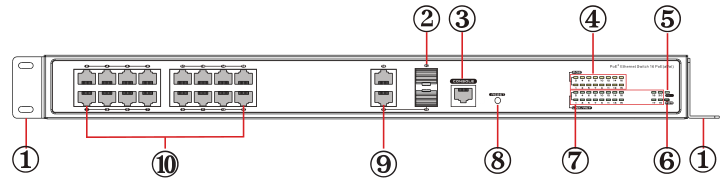

1 机架安装挂耳：用于产品安装或墙壁安装的机柜
2 上联SFP光口：将数据从LAN口传输到NVR或其他交换机
3 控制端口：切换CLI配置界面
4 PoE供电指示灯：黄色 点亮：设备通电 熄灭：设备未被检测到或未通电
5 系统运行指示灯：1s闪亮一次，系统运行正常；长亮或熄灭，系统运行异常
6 电源指示灯：红色 点亮：设备供电正常 熄灭：设备无供电
7 网络端口指示灯：绿色 点亮：网口已经连接上 熄灭：网口无连接 闪烁：数据传输中
8 复位按钮：复位按钮按下，绿灯点亮，设备复位重启
9 上联GE端口：将数据从LAN口传输到NVR或其他交换机
10 PoE供电及数据传输端口: 为PD设备供电并传输数据

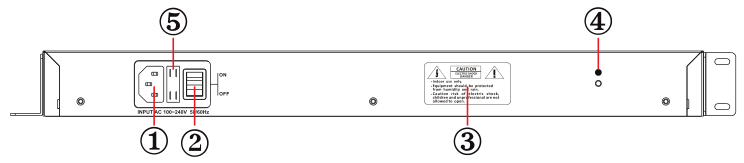

1 电源插口：输入100~240V交流电
2 电源开关：开启，设备通电；关闭，设备未通电
3 警告信息
4 接地螺丝
5 保险丝：电流最大为10A
1. 1.Cat5e, Cat6或Cat7缆线
2. RJ-45连接器
3. 压线工具
4. 剥线器或小刀
1) 我们建议剥去至少半英寸的电缆以露出内部电线。
2) 在拆除网络电缆护套后，将电缆内的电线分开，以便将它们放入RJ-45连接器中。
3) CAT5双绞线由四根绞合线组成，每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。
4) 切掉线头，在绝缘层外露出1.5厘米导线，确保8根电线齐整。
5) 将电缆放入RJ-45连接器中，然后使用压线工具连接连接器。
6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。
7) 电缆两端的步骤完成之后，要确保在安装之前进行测试。
Note:
本设备的所有RJ-45口均支持MDI/MDIX自适应功能，因此允许电缆两端的线序不同。
包装清单
1) FS-S2016EP-2G-2SG：1台 2) AC电源线: 1根
3) 螺丝钉：10个 4) 橡胶垫：4个
5) 安装挂耳：2个 6) 用户手册：1份

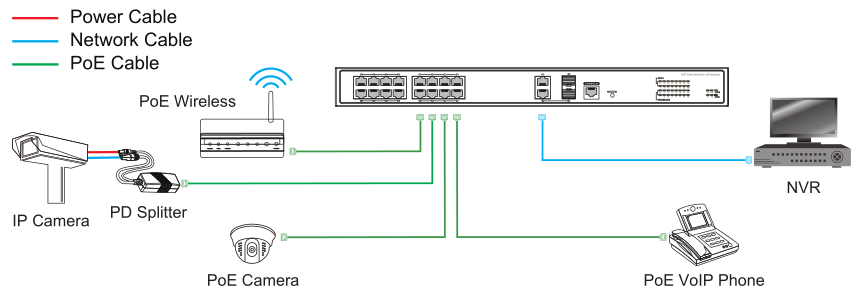

步骤1：先关闭所有输入/输出设备并移除电源线。
步骤2：通过标准Cat 5e / 6电缆连接PoE摄像机的RJ-45口和PoE交换机的RJ-45下联口。
步骤3：通过标准Cat 5e / 6电缆连接PoE交换机的上联口和NVR或电脑或其他设备的RJ-45口。
步骤4：将AC电源线与PoE交换机连接。
步骤5：确保上述连接正确完成，然后打开电源。
|
型号 |
FS-S2016EP-2G-2SG |
|
|
产品名称 |
商业级16口百兆管理型PoE交换机 |
|
|
电源 |
供电模式 |
内置电源 |
|
电压范围 |
AC100~240V |
|
|
功耗 |
设备<5W PoE供电电源< 300W or 420W |
|
|
网络端口参数 |
网络端口 |
以太网下联口：16*10/100Mbps 上联口：2个千兆RJ45口和2个千兆SFP光口 |
|
传输距离 |
以太网下联口：100m 上联口：100m 光口的传输距离取决于不同的SFP模块 |
|
|
传输媒介 |
以太网下联口：Cat5e/6标准电缆 上联口：Cat5e/6标准电缆或光纤 |
|
|
PoE标准 |
IEEE802.3af/at |
|
|
PoE供电模式 |
末端跨接法 |
|
|
PoE供电功率 |
每个端口≤10W 整机≤ 300W or 420W |
|
|
网络交换机规格
|
网络标准 |
IEEE802.3, IEEE802.3ab, IEEE802.3u, IEEE802.3az, IEEE802.3ad |
|
交换方式 |
存储转发 |
|
|
数据缓存 |
8M |
|
|
MAC地址表 |
8K |
|
|
背板带宽 |
11.2Gbps |
|
|
包转发率 |
8.33Mpps |
|
|
指示灯/按钮 |
电源指示灯 |
点亮：设备供电正常，熄灭：设备无供电 |
|
系统运行指示灯 |
绿色：1s闪亮一次，系统运行正常；长亮或熄灭，系统运行异常 |
|
|
上联口指示灯 |
绿色：亮，网口已经连接上；灭，网口⽆连接；闪烁：数据传输中 |
|
|
PoE供电指示灯 |
16个PoE指示灯（黄色） |
|
|
网络端口指示灯 |
数据传输时1~16个端口指示灯闪烁 |
|
|
复位指示灯 |
复位按钮按下，绿灯点亮 |
|
|
复位按钮 |
复位按钮按下，设备复位重启 |
|
|
防护等级 |
防雷 |
6KV（共模）, 10/700us IEC61000-4-5 |
|
静电防护 |
接触放电：±4KV 空气放电：±6KV 标准：IEC61000-4-2 |
|
|
可靠性 |
平均故障时间 |
＞50000h |
|
结构 |
外形尺寸（长*宽*高） |
440mmx297mmx44.5mm |
|
外壳 |
电镀 |
|
|
机身颜色 |
黑色 |
|
|
净重 |
≤4.5kg |
|
|
工作环境 |
运行温度 |
0℃~45℃ |
|
存储温度 |
-40℃~70℃ |
|
|
相对湿度 |
0~95%（无凝结） |
|
