KVM HDMI延长器

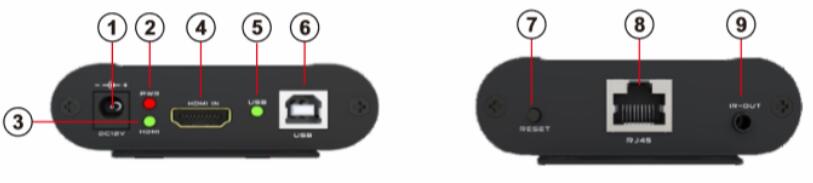

1 电源输入-DC 12V
2 电源指示灯
3 HDMI连接指示灯
4 HDMI视频输入
5 USB连接指示灯
6 USB信号输入口
7 TX复位按钮
8 RJ45口，连接Cat5e/6电缆
9 红外遥控信号输出口

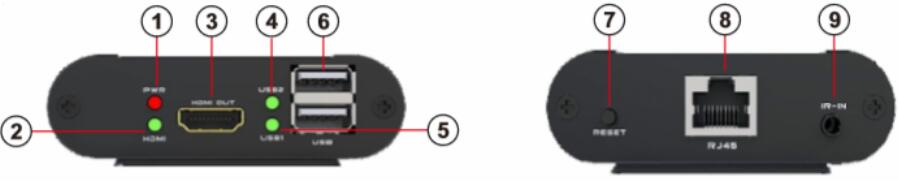

1 电源指示灯
2 HDMI连接指示灯
3 HDMI视频输出
4 UBS2连接指示灯
5 UBS1连接指示灯
6 USB口，连接键盘和鼠标
7 复位按钮，重置整个设备
8 RJ45口，连接Cat5e/6 电缆
9 红外遥控信号输入口
FS-HD2103E-KVM为HDMI网线延长器，采用新一代的HDMI延长技术。
通过Cat5e/6或以上规格的网线，可将HDMI信号和键盘鼠标控制信号延长至100米。
本产品由发射器主机和接收器主机共同组成，成套使用。
同时支持热拔插，传输并自动搜索匹配终端显示设备最佳显示分辨率的HDMI信号，支持红外遥控和USB2.0键盘鼠标的远程操控功能，无缝对HDMI信号源进行远距离延长。
同时本产品采双绞线传电技术，RX接收端无需额外供电，简化了组网流程，节约成本，解决了以往产品两端上电不一致而引起的异常和电能浪费，提升了产品的效率。
此产品非常适用于家庭影院，会场展示，多媒体教室和大型网吧等场合，它将在一些对HDMI视频源设备有保护需求的公共信息领域有广阔的市场需求和前景。
注意:
重要警告:
1.产品测试完成后请固定在最终位置。
2.通电前，请确保连接正确。
安全须知：
1.使用前请仔细阅读并保存好使用说明书。
2.在通电前，请先确认连接是否正确。
3.请勿在靠近水，高温等的地方使用本产品。
4.只能使用干布清洁。
5.非专业人士禁止打开机器。
6.产品如有质量问题，请及时与维修人员联系。
包装清单
1) FS-HD2103E-KVM-TX/FS-HD2103E-KVM-RX: 1套 4) 用户手册：1份
2) 红外模块（接收和发射）：1套 5) USB电缆：1根
3) 12V/1A电源适配器：1个

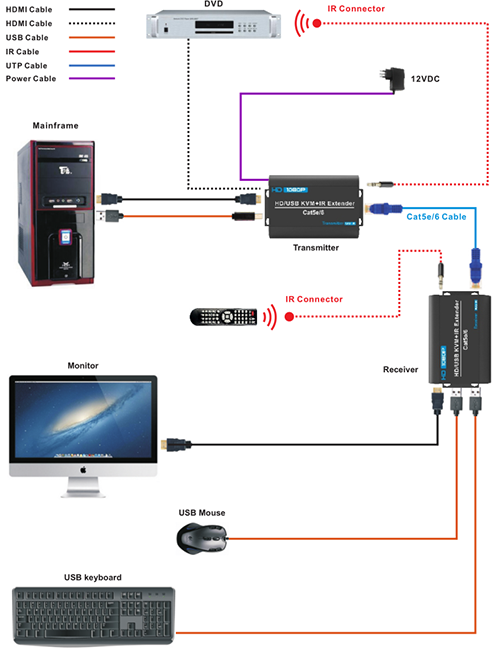

步骤1：HDMI线缆的公头连接视频源。 HDMI线缆的母头连接FS-HD2103E-KVM-TX的“HDMI IN”端口。 UTP线的一端连接FS-HD2103E-KVM-TX的RJ45口。 UTP线的另一端连接FS-HD2103E-KVM-RX的RJ45口。
步骤2：将另一根HDMI线缆的公头连接FS-HD2103E-KVM-RX的“HDMI OUT”端口，另一端连接显示设备的HDMI接口。 根据不同的视频源设备，请将带有USB接口的键盘和鼠标接入USB端口或将一个红外接收组件连接到“IR-IN”端口。
步骤3：确保上述连接正确完成。 给FS-HD2103E-KVM-TX插入12VDC的电源。 相关设备和FS-HD2103E-KVM-RX的红色电源指示灯点亮。 设备两边的绿色HDMI连接指示灯点亮。 如果显示设备显示正常画面则表明连接成功。
步骤4：如果HDMI信号源设备支持红外遥控功能，在FS-HD2103E-KVM-TX的“IR OUT”端口连接配套的红外发射组件， 同时在FS-HD2103E-KVM-RX的“IR IN”端口连接配套的红外接收组件。 用HDMI信号源设备的遥控器对准该接收组件的红外接收窗口，就可以实现远程对HDMI信号源设备的功能控制和操作， 如同直接遥控HDMI信号源设备一样。
步骤5：如果HDMI信号源设备支持USB键盘或鼠标远程控制功能，将FS-HD2103E-KVM-TX的“USB”端口和配套的USB A工头线缆连接， 这时FS-HD2103E-KVM-TX的USB LINK绿色指示灯点亮，同时，将FS-HD2103E-KVM-RX的“USB1或USB2”端口与通用的USB键盘或USB鼠标连接， 这时与其端口相对应的USB LINK绿色指示灯也会点亮。连接成功后，终端显示设备的画面和声音正常，就可以通过该键盘或鼠标远程对HDMI信号源 设备进行功能控制和操作，如同直接遥控HDMI信号源设备一样。
注意:
如果HDMI信号源设备带有鼠标和键盘，将配备的USB线连接FS-HD2103E-KVM-TX的USB端口和HDMI信号源设备，
然后将兼容USB协议的键盘或鼠标插入FS-HD2103E-KVM-RX的USB端口。
|
描述 |
参数 |
|
型号 |
FS-HD2103E-KVM-TX FS-HD2103E-KVM-RX |
|
HDMI版本 |
1080p@60Hz |
|
HDMI端口 |
使用Cat5e/6或以上网线传输HDMI信号，延长距离可达100米 |
|
USB端口 |
USB2.0键盘，鼠标，兼容USB1.1 |
|
IR接口 |
支持38k载波红外遥控 |
|
PoE功能 |
支持PoE供电，RX端无需额外供电，最大传输距离为100米 |
|
电源指示灯 |
红色，亮：设备通电； 灭：设备无供电 |
|
红灯 |
DC+12V电源指示灯 |
|
HDMI指示灯 |
绿色，亮：HDMI端口连接；灭：HDMI端口无连接 |
|
USB指示灯 |
绿色，亮：USB端口连接；灭：USB端口无连接 |
|
工作温度 |
0℃ ~ 70℃ |
|
电源 |
DC12V/1A |
|
功耗 |
TX≤5W; RX≤5W |
|
静电防护 |
接触放电：±2KV 空气放电：±4KV 标准：IEC61000-4-2 |
|
相对湿度 |
0 ~ 95℃ |
|
外壳材料 |
铝 |
|
机身颜色 |
黑色 |
|
外形尺寸 |
TX: 102mm x 81.4mm x 24.5mm RX: 102mm x 81.4mm x 24.5mm |
